Как устроена канатная дорога на горнолыжном курорте

Вряд ли горнолыжный спорт получил бы такое распространение, если бы подниматься в гору приходилось пешком. С момента, когда появились первые подъемники, их конструкция постоянно совершенствуется, и сами канатные дороги становятся более комфортными и безопасными. FunSochi.ru побывал в гостях на горнолыжном курорте «Роза Хутор», где Третьяков Алексей Петрович, заместитель руководителя службы канатных дорог, провел для нас экскурсию, и рассказал о том, как устроен современный подъемник, на примере канатной дороги «Олимпия», поднимающей гостей курорта на Роза Плато (1170 метров над уровнем моря).

«Олимпия» - это канатная дорога гондольного типа, состоящая из двух станций - верхней (приводной), где расположен двигатель и резервный генератор, и нижней (обводной) станции. Сперва мы поднялись внутрь приводной станции. Лично мне всегда было любопытно, что там внутри.

Интересующихся подробностями работы канатки прошу под кат.

В ролике показана работа механизма, отцепляющего кабину от каната и замедляющего ход кабины. На 0:50 замедленно продемонстрирован момент, когда кабина заезжает в станцию.

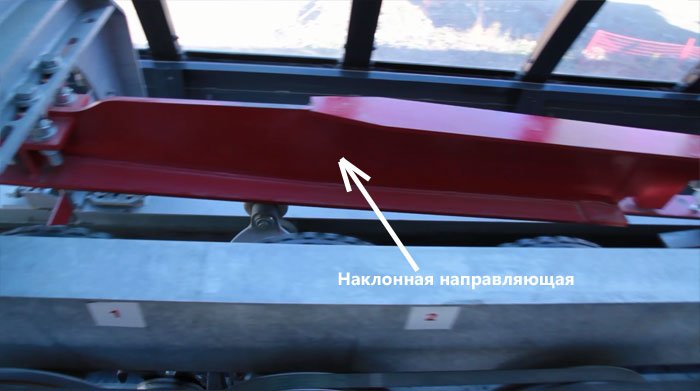

На (1:09) этот же момент, но уже при максимальной скорости (6 м/с). Когда кабина на полном ходу залетает в станцию, специальный рычаг с роликом попадает на направляющие (красные наклонные рельсы), и опускается вниз, соответственно зажим поднимается и постепенно освобождает трос.

Первые колеса (на видео с черными покрышками), которые прижимают подвесную систему кабины, крутятся со скоростью движения троса. На 7 колесе зажим полностью отцепляется (1:14), и кабина движется уже не с помощью каната, а с помощью конвейера из колес. На каждом колесе закреплены шкивы (1:07), и с помощью понижающей ременной передачи, каждое следующее колесо крутится чуть медленней предыдущего, постепенно гася скорость кабины до минимальной (1:27). Канат при этом продолжает крутиться с прежней скоростью (на выходе из станции, наоборот, на каждом колесе скорость повышается до скорости движения каната).

Каждая канатная дорога также оборудована антиколлизионной системой, чтобы исключить столкновение кабинок друг с другом. В видеоролике на 1:29 видно, как загорается датчик, отслеживающий местоположение кабинок, он посылает компьютеру сигналы, по которым контролируется расстояние между кабин.

Датчики, которые контролируют зажатие каната. Красная пластина прогибается вверх, когда под ней проходит зажим кабины, и два независимых сенсора фиксируют силу зажима каната.


Датчики зажима

Показания с сенсоров поступают в компьютер, который сразу остановит канатную дорогу, если зажим кабины недостаточно крепко ухватился за канат. На фото ниже как раз экран компьютера на котором видно показания сенсоров и пороговые значения, при которых происходит оповещение персонала и автоматическая остановка канатки. Если такое случится, машинист сдаст кабинки задним ходом, высадит людей и проверит механизм. Если кабина зажмется на нормальное значение, то работа продолжится, если снова будет аварийным, то кабина загоняется в ремонтный бокс, и ее будут тщательно проверять. В любом случае, компьютер не выпустит кабину со слабым зажатием на линию.

Как открываются двери у кабинки в принципе и так видно, система такая же - наклонные направляющие, в которые заходит рычаг с роликом, рычаг поднимается, и с помощью гидравлического механизма открываются двери. При выходе из станции направляющие опускают рычаг.

Далее мы прошли в помещение, где работают операторы канатной дороги. Рабочее место оператора находится за большим окном, в которое видно площадку высадки-посадки и оборудовано компьютером, дублированными средствами связи с другими станциями канатки (беспроводная рация и проводной телефон), рычагом гидравлического тормоза канатной дороги (красная штука cправа на фото).

За оператором расположено несколько больших шкафов с оборудованием.


Кнопки планового (плавного) останова и аварийного (резкого) останова двигателя канатки, а также другие кнопки


Сенсорный экран компьютера, управляющего канатной дорогой


Внутренности шкафа

Система управления канаткой оборудована модемом, и по запросу горнолыжного курорта, если возникнут проблемы, производитель (фирма Doppelmayer) может подключиться, и удаленно понаблюдать за работой всех узлов системы. Также Алексей Петрович рассказал, что каждый год все канатные дороги проходят обязательную проверку - кабинки нагружаются мешками с песком, проводят грузовые тесты и испытывают канатку в самых жестких режимах. Сам канат тоже проходит регулярный осмотр, который включает в себя проверку, которая называется магнитная дефектоскопия и походит на рентген. Этот процесс направлен на поиск повреждений, деформаций и рваных проволок, а также на проверку каната на предмет увеличения или уменьшения диаметра. Особое внимание уделяется проверке счалки, это то место где канат соединён, проще говоря, это узел, соединяющий концы каната, что делает его единым кольцом. Но это другая история, требующая отдельного рассказа.

Quote:
Чтобы во время посещения курорта не столкнуться с тем, что канатные дороги закрыты профилактику, ознакомьтесь с графиком профилактических работ на канатных дорогах в Красной Поляне.

Для того, чтобы лучше рассмотреть устройство опор, мы поехали на открытой технологической кабине.

На некоторых опорах канатки установлена ветровая система, при ветре 15 м/с она замедлит скорость кабинок до 1,5 м/с и проинформирует об этом персонал канатной дороги звуковой сигнализацией и индикацией на пульте управления. А при повышении скорости ветра до 17 м/с, скорость кабинок снизится до минимальной - 0,3 м/с. Максимальная скорость дороги 6 метров в секунду.


Опора с ветровой системой

Для предотвращения соскакивания каната с роликов, на каждой опоре есть датчики, фиксирующие эту ситуацию, и ловушки рядом с роликами, которые не дадут тросу упасть.


Ловушки для троса на опоре

На отрицательных опорах (где трос проходит под роликами), ловушки соответственно тоже перевернуты.


Отрицательная опора

Канатная дорога «Олимпия» отличается от остальных канатных дорог в Красной Поляне тем, что один из ее участков проходит над ущельем на высоте 126 метров. Отсюда открывается очень красивый вид. Зимой приходилось иногда ехать в одной кабинке с новичками, которые немного паниковали на этом участке. Мол, если электричество отключат, то как нас будут отсюда снимать. Я в общих чертах знал, что снимать как-то будут, а вот как именно, узнал только сейчас - у крайних опор с двух сторон ущелья есть лебедки с тросом. При необходимости, спасатель поднимается по опоре, на подвесном велосипеде доезжает по канату до зависшей над ущельем кабины, специальным устройством на 2 миллиметра ослабляет зажим кабины, чтобы он мог скользить по канату, цепляет за кабину трос лебедки и кабину притягивают к опоре подъемника, откуда снять людей уже достаточно просто. Как видите, поводов для беспокойства совершенно нет.

Для фотографа, конечно, на открытой кабинке ездить намного удобней, ничто не закрывает отличный вид с подъемника :-)

Внизу, на обводной станции все примерно так же, только уже без аварийного привода. Слева от зоны посадки расположен гараж для кабинок (когда гостей на курорте не много, чтобы не нагружать канатку лишним весом, часть кабинок снимают и загоняют сюда). Например, зимой на линии максимально находится 77 кабинок, а сегодня только половина - 38. Здесь же происходит ремонт кабинок.


Гараж

Вот такая она, канатная дорога.
